대표적인 3D 프린팅 방식, SLA & FDM

선채명
선채명

1. SLA와 FDM이란 무엇일까요?

SLA는 UV 레이저를 사용하여 액상레진을 한층씩 경화시켜서 적층하는 방식으로 형상을 가공하는 방식입니다. 원재료가 아닌 합성재료를 사용하여 높은 생산성과 정밀하고 세밀한 출력물을 빠르게 만들어낼 수 있습니다.


  한편, FDM은 열가소성 필라멘트를 가열하여 액체상태로 만들어 상층부의 노즐에서 분사하여 한 층씩 적층하는 방식으로 작동합니다. 한 층이 완료되면 인쇄 노즐이 다음 층을 적층하여 부품을 완성합니다.




2. SLA와 FDM의 출력물은 어떤 점이 다를까요?

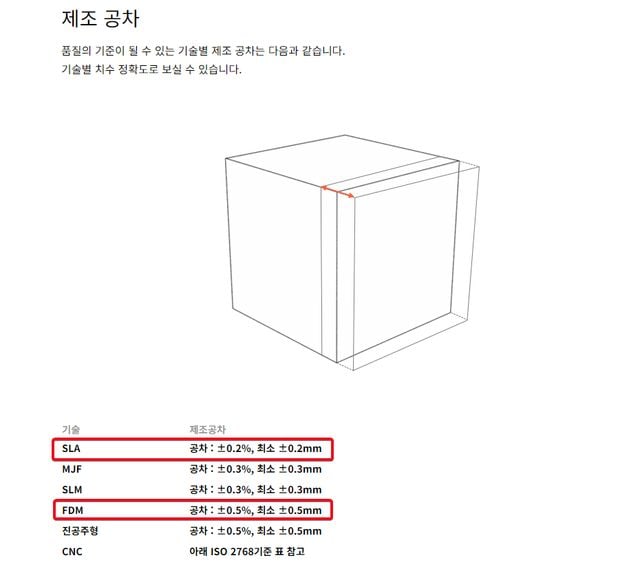

차이점 1. 정밀도

정밀한 방식의 출력을 위해서는 FDM 보다 SLA 방식이 더 적합합니다. SLA가 FDM 방식 보다 더 적은 제조공차를 갖기에 프로토타입,  결합성 테스트를 위한 제품 제작에  적합합니다. 고정밀, 고품질의 출력이 필요하신 경우 SLA 출력을 권장드립니다.

SLA FDM 공차.png



차이점 2. 표면품질

 SLA는 해상도와 인쇄 품질이 FDM보다 월등히 높습니다. FDM 출력 특성상 적층된 결이 눈에 보이지만, SLA의 경우 표면 가공을 통해 매끈한 효과를 얻어낼 수 있습니다. 표면이 매끄럽기에 여러 종류의 도색 연출에 적합합니다.

Group 4.jpg

유사 ABS 갈색 레진(SLA) / PLA(FDM)

차이점 3. 소재의 강도

각 3D프린팅 공정별 대표 소재를 기준으로 안내드리겠습니다.

- 유사 ABS 레진 (SLA방식)
인장 강도와 충격 강도에서 PLA보다 우수합니다. 특히, SLA 방식의 고해상도 출력으로 인해 구조적으로 더 정밀하고 내구성 있는 결과물을 얻을 수 있습니다.

- PLA (FDM 방식)
인장 강도가 높아 부품 지지에 유리하지만, 충격에 약하고 유연성이 떨어집니다. 따라서 충격을 받지 않는 고정된 구조물에 적합합니다.

항목유사 ABS 레진(SLA)PLA (FDM)
인장강도40~55 MPa (중간)45~70 MPa (높음)
충격강도중간~높음 (충격 저항성 우수)낮음 (충격에 취약)
유연성중간 (약간의 유연성 있음)낮음 (잘 부러짐)
표면 품질매끄럽고 정밀함비교적 거칠음

* 위의 소재 이외에 다양한 3D프린팅 소재는 아래의 링크를 참고해주세요

 [크렐로 SLA 소재 확인하기] | [크렐로 FDM 소재 확인하기]
[크렐로 MJF 소재 확인하기] | [크렐로 SLM 소재 확인하기]



3.최대 출력 가능한 크기는 얼마나 될까요?

 SLA와 FDM의 경우 기계의 성능과 크기에 따라 결정되게 됩니다. 현재 저희 크렐로에서는 SLA의 경우  1700mm x 800mm x 600mm, FDM의 경우 780mm x 760mm x 1060mm까지 출력을 도와드리고 있습니다. (형상에 따라 분할 제작이 필요할 수 있습니다.)

DSC02640 1.jpg





4. 크렐로가 드리는 경제적인 3D프린팅 출력을 위한 Tip

우선 3D 모델을 어떤 밀도로 구현할 것인지에 대해 정할 필요가 있습니다. 3D프린팅을 출력하는데 드는 비용은 대부분 3D모델 형태를 구현하기 위해 사용되는 재료의 양에서 비롯됩니다.

때문에 SLA의 내부비움구조(Hollow), FDM의 내부채움(Infill)을 통해 경제적인 3D프린팅 출력이 가능합니다.

- SLA 내부비움구조(Hollow)
SLA의 경우 내부 비움을 통해 모델을 경제적으로 구성할 수 있습니다. 다만, 액체레진을 사용하기 때문에 내부가 비어 있는 구조의 경우 서포트 역할을 했던 내부 레진을 제거하기 위해 외부에 약 5mm 이하의 구멍이 추가됩니다.

내부비움 예시.png

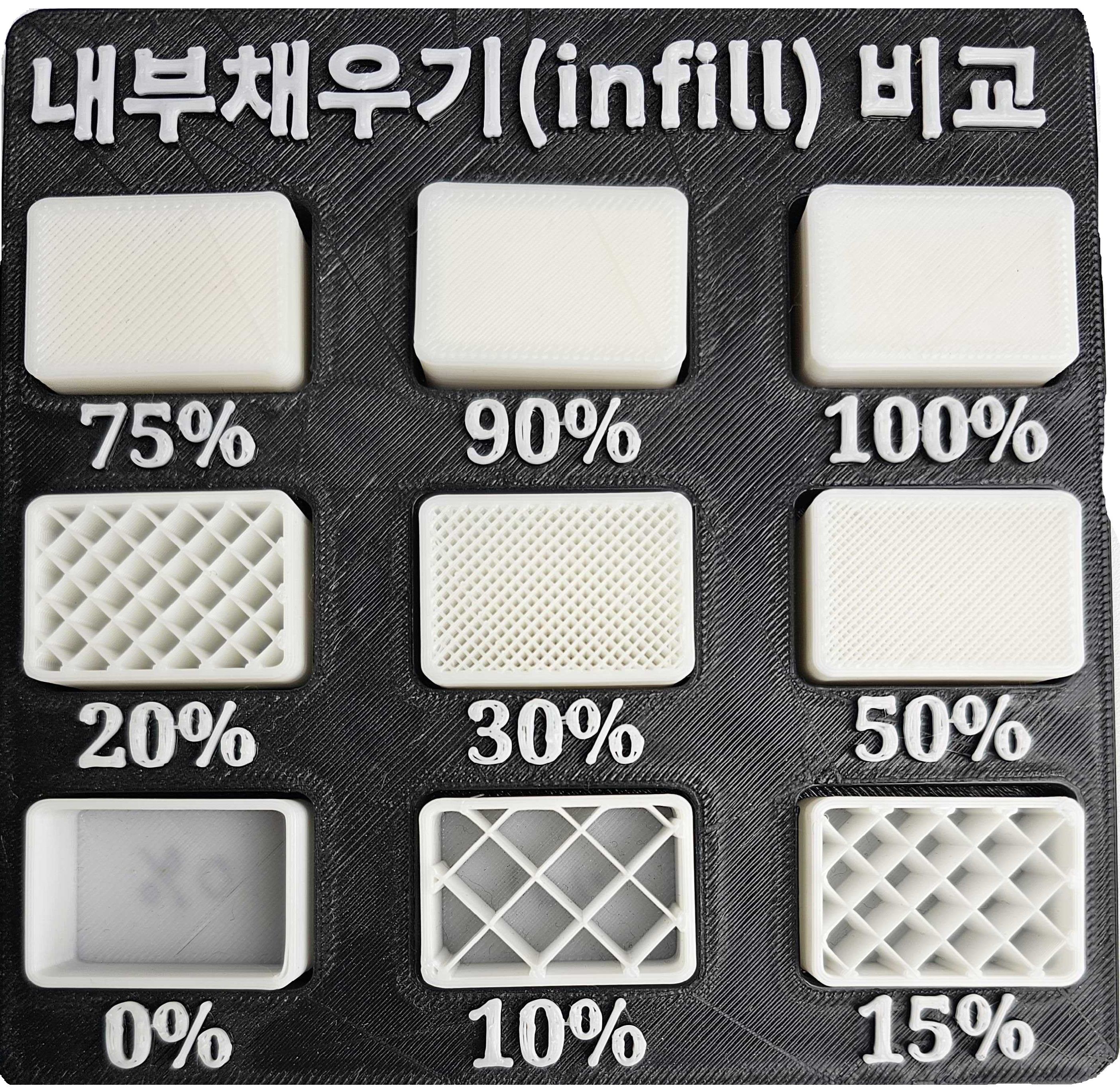

- FDM 내부채우기(Infill)
FDM은 '내부채우기(infill)' 정도를 정하여 적층을 하게 됩니다. 아래와 같은 벽두께를 설정해서 출력을 진행할 수 있습니다.

infill 수정_3.jpg

 SLA와 FDM 두 방식 모두 밀도를 높게 하면 단단할 수는 있으나 내부를 가득 채우면 그만큼 수축과 변형이 일어나게 됩니다. 경제적이고 효과적인 출력을 위해서 적절한 내부채움 정도를 설정할 필요가 있습니다.

5.마치며...

이제까지 3D 프린팅의 대표적인 방식인 FDM 방식과 SLA 방식에 대해서 살펴보았습니다.

구분SLAFDM
특성- 높은 정밀도와 디테일
- 메끄러운 표면품질
- 복잡한 구조물 제작 가능
- 상대적으로 저렴한 비용
- 쉬운 접근성
- 상대적으로 다양한 소재
추천B2B고객(산업용, 고정밀제조)B2C고객(개인소비자, 취미용)

취미 생활부터 시제품 제작까지 적합한 3D 프린팅 방식을 선택하시어 빠르고 쉽게 이용해 보세요. 지금까지 크렐로였습니다.

[크렐로 3D 프린팅 서비스 바로가기]
